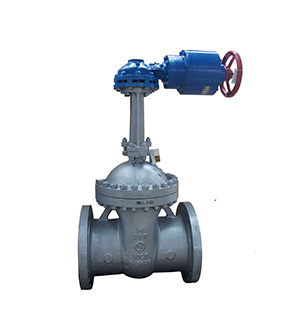

闸阀

名称:闸阀
详细信息 :

闸阀广泛使用在石油、化工、制药、化肥、电力等行业作为接通或截断介质的开-关型控制阀门。阀门阀体可选用锻造或铸造的阀体;

闸板设计为易密封有磨损补偿的楔式弹性闸板,密封面堆焊耐蚀耐磨的硬质合金;阀座设计为可拆卸式和阀体本体堆焊两种结构,密封面

堆焊与闸板密封面相匹配的耐蚀、耐磨的硬质合金;阀杆都经过特殊处理,保证其强度、钢度、耐蚀及耐磨性能。闸阀密封可靠,使用安

全,易操作。选用不同的材质可满足各种工况的使用需要,适用介质、温度、压力范围广,在水、蒸气、油品、硝酸、醋酸及强氧化性介

质等场合使用十分广泛。

产品设计规范

设计制造:API 600;API 602;GB/T 12234;BS 15761;BS 10434

—端连接尺寸:ASME B16.10;GB/T 12221

端部连接:ASME/ANSI B16.5 & B16.47a & B16.25;GB、JB、HG;JIS;DIN

试验与检验:API 598;GB/T 26480;BS 12266;ISO 15848

产品设计特点

全通径设计,流体损失小                                                       低泄漏填料密封设计

阀体采用锻造或铸造                                                              密封面堆焊耐蚀、耐磨和硬质合金

阀杆特殊处理,强度大,刚性好,耐蚀,耐磨                         螺栓连接或焊接连接的阀盖

楔式弹性闸板,磨损补偿设计                                                 设置上密封结构,可实现在线更换填料

双阀座,双向密封,可拆卸式和焊接式两种结构形式                开关灵活,易操作,寿命长

可选波纹管密封结构

材料组合



闸板

阀座

阀杆

A216 WCB /A105

A216 WCB/A105

A352 LCB/A350 LF2

A216 WCB /A105+13Cr

A216 WCB/A105+STL

A352 LCB/A350 LF2+STL

A105+13Cr

A105+STL

A350+ LF2+STL

SS

SS

SS

A217 WC6/A182 F11

A217 WC9/A182 F22

A217 WC6/A182 F11+STL

A217 WC9/A182 F22+STL

A182 F11+STL

A182 F22+STL

25Cr2MoV

25Cr2MoV

A351 CF8/A182 F304

A351 CF8M/A182 F316

A995 4A/A182 F51

A351 CF8/A182 F304

A351 CF8M/A182 F316

A995 4A/A182 F51

A182 F304+STL

A182 F316+STL

A182 F51+STL

A182 F304

A182 F316

A182 F51



产品范围

公称通径:1/2"~56"(DN15~DN1400)

压力等级:ANSI/ASME 150LB~2500LB(PN16~420Mpa)

适用温度:-46~550℃

操作方式:手柄、齿轮箱、电动、气动
