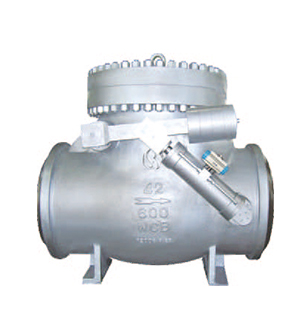

止回阀

名称:止回阀
详细信息 :

止回阀广泛应用在石油、天然气、化工、电力、城建等行业作为阻止介质倒流。阀门阀体可选用锻造或铸造的阀体;阀瓣设计为旋启

式和升降式两种结构形式,密封面堆焊耐蚀、耐磨的硬质合金。旋启式止回阀可设计为全通径的全开结构,便于通球清扫管线;大口径止

回阀可设计缓冲阻尼结构,能起到保护阀座密封面和减少水锤现象对管道系统的损害;阀座设计为可拆卸和阀体本体堆焊两种结构,密封

面堆焊与阀瓣密封面相匹配和耐蚀、耐磨的硬质合金,保证了密封可靠,使用安全。选用不同的材质可满足各种工况的使用需要,适用介

质、温度、压力范围广,在水、蒸气、油品、硝酸、醋酸及强氧化性介质等场合使用十分广泛。

产品设计规范

设计制造:ASME B16.34;API 6D;API 602;BS 1868;BS 15761;GB/T 12236

—端连接尺寸:ASME B16.10;GB/T 12221

端部连接:ASME/ANSI B16.5 & B16.47a& B16.25;GB、JB、HG;JIS;EN;DIN

试验与检验:API 598;GB/T 26480;BS 12266

产品设计特点

可选全开设计,可实现通球清扫管线                    密封面堆焊耐蚀、耐磨和硬质合金

阀体采用锻造或铸造                                            螺栓连接或焊接连接的阀盖

旋启式和升降式阀瓣设计                                     可设置尼缓冲结构,减少水锤现象

可拆卸式和焊接式两种阀座结构型式                    安装方便,水平管道、垂直管道均可安装

材料组合

阀体

闸板

阀座

A216 WCB /A105

A216 WCB/A105

A352 LCB/A350 LF2

A216 WCB /A105+13Cr

A216 WCB/A105+STL

A352 LCB/A350 LF2+STL

A105+13Cr

A105+STL

A350 LF2+STL

A217 WC6/A182 F11

A217 WC9/A182 F22

A217 WC6/A182 F11+STL

A217 WC9/A182 F22+STL

A182 F11+STL

A182 F22+STL

A351 CF8/A182 F304

A351 CF8M/A182 F316

A995 4A/A182 F51

A351 CF8/A182 F304

A351 CF8M/A182 F316

A995 4A/A182 F51

A182 F304+STL

A182 F316+STL

A182 F51+STL

产品范围

公称通径:1/2"~48"(DN15~DN1200)

压力等级:ANSI/ASME 150LB~2500LB(PN16~420Mpa)

适用温度:-46~550℃
