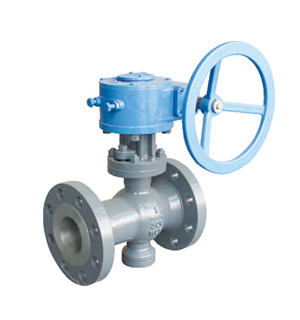

耐磨绕曲球阀

耐磨绕曲球阀

详细信息 :

耐磨绕曲球阀采用偏心结构,阀门在关闭过程中,阀座与球体间的密封比压能迅速增加,从而确保了密封副的可靠密封。当阀门开启时,

阀座与球体能迅速脱离,有效地减少了操作力矩,球体只有在开启或关闭瞬间才与阀座密封面有相对摩擦,克服了传统球阀密封副之间始终

有摩擦的问题。利用偏心原理,当密封面轻微磨损后,继续转动球体即可补偿密封面磨损量,使阀门仍能可靠密封。阀门全开后,球体藏于

阀腔内,流阻小,且球体密封面不被充刷。耐磨绕曲球阀主要用于煤化工、石化、冶金、电力、造纸、轻工等行业,尤其用在高温场合下,

优点更加突出。



产品设计规范

设计制造:ASME B16.34、API 608、GB/T 12237

-端连接尺寸:ASME B16.10、GB/T 12221

端部连接:ASME B16.5;ASME B16.25;GB;JB;JIS;EN;DIN

试验与检验:API 598;ASME B16.104;GB/T 26480



产品设计特点

全通径或缩径设计

球体V形或U形切口,可实现对密封副的自清洁功能

采用偏心结构、操作扭矩小

可更换或可调整阀座

球体采用侧装或顶装式

单阀座结构,具有防堆积,防堵塞功能



材料组合

壳体

球体

阀座圈

阀杆

WCB

WCB+STL

A105+STL

F6a,630,660

WC9

(CF8,CF8M)

Ck20

WC9+STL

CF8+STL,CF8M+STL

CK20+STL

F22+STL

304+STL,316+STL

F310H+STL

25Cr2MoV

17-4PH,660

4Cr14Ni14W2Mo,660

产品范围

公称通径:1''~24''(DN25~600)

压力等级:ANSI/ASME 150Lb~600Lb(PN16~100Mpa)

适用温度:-29~816℃

操作方式:手柄,齿轮箱,电动,气动,液动
