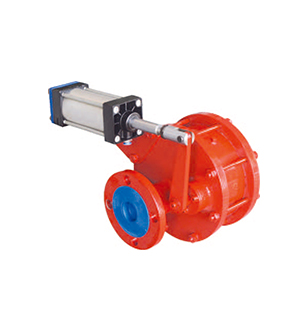

盘阀
详细信息
：
盘阀是通过滑动圆盘来实现开关的一种快开快关型阀门，其设计专门针对带有磨损、冲蚀特性的物料，它能在苛刻的工况下连续长期的
正常工作。它特有的硬密封面具有自研磨作用，使其在磨损、冲蚀物料上应用的过程中不断提高密封性，寿命要比其他阀门长好几倍。该系
列阀门主要用于煤化工、多晶硅等行业。
结构型式
SBR公司设计制造的盘阀有六种结构形式，分别为：
1、单阀盘（DP型）：适用于阀门关闭时的静压作用于阀盘背面的情况，或者反向压力很低的情况（为<0.25Mpa）,更高的反向压力情
况需咨询公司。
2、双阀盘（SP型）：双向密封，双向流动。
3、双阀盘，一侧无阀座（SP1型）：此类阀门适用于阀门关闭时物料，压力流动都垂直作用于阀盘背面的情况，或反向压力最大不超过
0.25Mpa的情况，阀门关闭时，无阀座侧阀盘阻挡物料进入阀体空腔，这种设计使阀门在开关时更加容易。
4、单阀盘，带锁紧装置（DS型）：在一些垂直管线上物料很重，而静压力又是作用于阀盘背面，这时候单阀盘不足以支撑物料，改型
号的设计，就是提供了锁紧装置以支撑物料和压力，反向最大压力可根据要求进行设计。
5、三通阀（ST型）：根据工况要求采用单盘阀和双盘阀设计，实现阀门一开一关，可代替两个单独的盘阀。
6、双阀一体式（SV型）：把两个单阀组合为一阀，以节约安装空间和减轻重量，上阀和下阀能独立进行开关动作，能独立实现密封，
在开关过程中，可以依次开关下阀和上阀，以延长其中一只阀门的寿命；也可以一备一用。
产品设计规范
设计制造：ASME B16.34；GB 12224
端-端连接尺寸：ASME B16.10&GB/T 12221和公司规范
端部连接：ASME B16.5；ASME B16.25
试验与检验：API 598；ASME B16.104
产品设计特点
独特的旋转阀盘 加长型摇臂设计，提供更大的输出扭矩
金属硬密封设计 带吹扫结构设计，减少物料堆积
宽大密封面设计 开放式阀腔设计
同径端口 平面密封设计，开关时自动研磨密封面
阀杆防吹出设计 可更换式阀座设计
材料组合
|
壳体 |
阀盘 |
阀座 |
弹簧柱 |
|
碳钢，不锈钢，双相钢 |
Sballoy |
Sballoy |
17-7PH |
产品范围
公称通径：2''~24''（DN50~DN600）
压力等级：ANSI/ASME 150Lb~1500Lb(PN16~250Mpa)
适用温度：-46~538℃
操作方式：气动，液动等
