闸阀系列

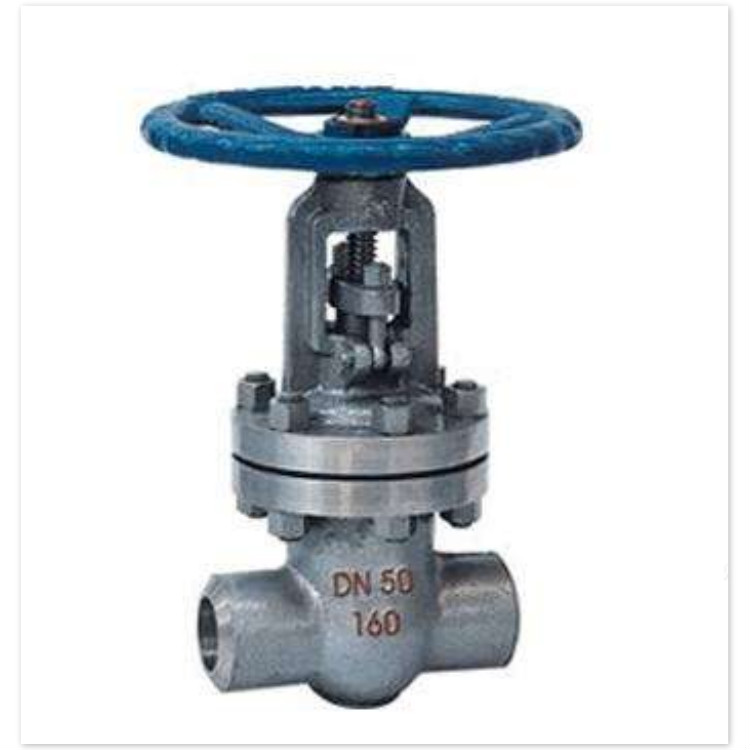

Z61H/Y/W承插焊楔式闸阀
详细信息
：
产品说明
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀：手动、承插焊连接形式、明杆楔式刚性单闸板，阀座密封面材料为合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不锈钢（Z61H-100P~160P Z61W-100P~160P），公称压力 PN100~PN160，阀体材料为碳素钢（Z61H-100~160）、不锈钢（Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P）、合金钢（Z61Y-100~160 Z61Y-100I~160I）的闸阀。
产品性能参数
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
|---|---|---|---|---|
| Z61H-100~160 | 100~160 | 10.0~16.0 | ≤425 | 水、蒸汽、油品 |
| Z61H-100P~160P | ||||
| Z61Y-100~160 | ||||
| Z61W-100P~160P | ≤150 | 弱腐蚀性介质 | ||
| Z61Y-100P~160P | ||||
| Z61Y-100I~160I | ≤550 | 蒸汽、油品 |
产品零部件材料
| 型号 | 材料 | |||
|---|---|---|---|---|
| 阀体、阀盖、闸板 | 阀杆 | 密封面 | 填料 | |
| Z61H-100~160 | 碳素钢 | 铬不锈钢 | 堆焊铁基合金 | 石棉石墨或柔性石墨 |
| Z61H-100P~160P | 铬镍钛不锈钢 | 铬不锈钢 | ||
| Z61Y-100~160 | Cr5Mo | 堆焊硬质合金 | ||
| Z61W-100P~160P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 本体材料 | 聚四氟乙烯 |
| Z61Y-100P~160P | 堆焊硬质合金 | |||
| Z61Y-100I~160I | 铬钼合金钢 | 铬钼合金钢 | 堆焊硬质合金 | 柔性石墨 |
产品外形及结构尺寸
| DN | L | D | D1 | C | H | H1 | D0 | 重量/kg |
|---|---|---|---|---|---|---|---|---|
| 15 | 90 | 36 | 22.5 | 10 | 230 | 250 | 140 | 3.9 |
| 20 | 110 | 44 | 28.5 | 11 | 260 | 288 | 160 | 5.6 |
| 25 | 120 | 52 | 34.5 | 12 | 280 | 310 | 160 | 8 |
| 32 | 130 | 62 | 43 | 14 | 312 | 350 | 200 | 12 |
| 40 | 150 | 70 | 49 | 15 | 350 | 395 | 240 | 16 |
| 50 | 170 | 90 | 61 | 16 | 382 | 440 | 280 |
22 |
