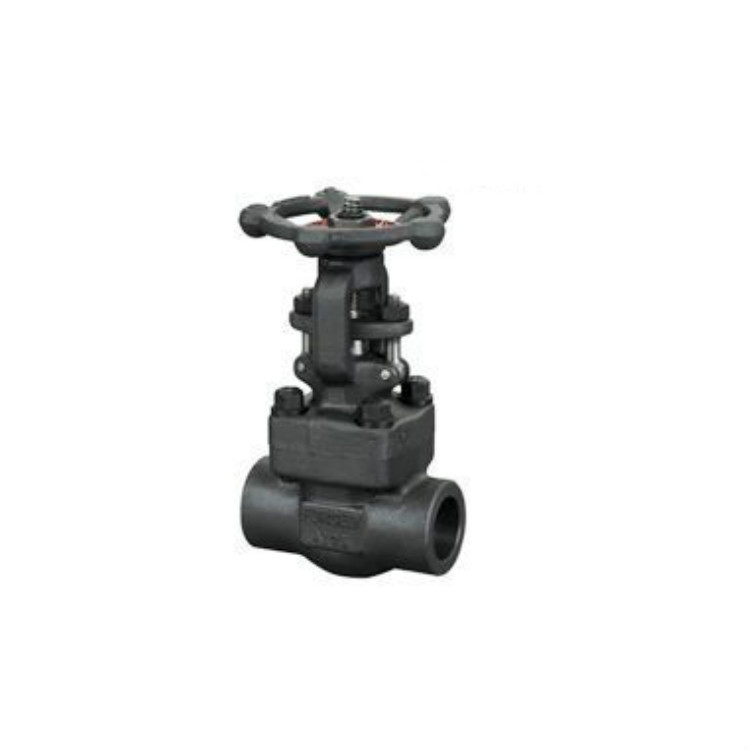

Z61Y承插焊锻钢闸阀
Z61Y承插焊锻钢闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。
产品名称：
承插焊锻钢闸阀
产品型号：
Z61Y
公称通径：
DN15～DN100
结构形式：
闸板式
公称压力：
1.6Mpa～42.0Mpa/150LB-2500LB
连接方式：
法兰、内螺纹、承插焊、焊接
适用温度：
-20ºC～+150ºC～425ºC～550ºC
驱动方式：
手动、伞齿轮、电动、气动、液动
阀体材质：
锻钢、锻不锈钢、A105、A182、F22、F304
制造标准：
国标GB、德国DIN、美国API、ANSI
适用介质：
水、油、蒸汽
生产厂家：
上海剑阀阀门有限公司
产品说明
Z61Y承插焊锻钢闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。
引用标准
设计与制造：API 600
结构长度：ANSI B 16.10
压力温度等级：ANSI B 16.34
试验与检验：API 598
设计形式
高压锻钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。
结构特点
1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。
2.600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长
3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。
7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
标准材质明细表
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀座
A276 420
A276 304
A276 304(L)
A276 316(L)
3
闸板
A182 F430
A182 F304
A182 F304(L)
A182 F316(L)
4
阀杆
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
5
垫片
316夹柔性石墨
316夹PTFE
6
阀盖
A105
A182 F22
A182 F304(L)
A182 F316(L)
7
阀盖螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
8
圆柱销
A276 420
A276 304
9
填料压套
A276 410
A182 F304(L)
A182 F316(L)
10
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料压板
A105
A182 F304
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
阀杆螺母
A276 420
14
锁紧螺母
A194 2H
A194 4
A194 8
A194 8M
15
铭牌
SS
16
手轮
A197
17
润滑垫片
A273 431
18
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C
CS=碳钢；AS=合金钢；SS=不锈钢；
主要连接尺寸及重量
NPS
缩径
3/8"
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
全径
3/8"
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
L
79
79
92
111
120
120
140
178
H开
158
158
169
197
236
246
283
330
W
100
100
100
125
160
160
180
200
重量
螺栓式
2.1
2.0
2.3
4.3
5.9
6.9
11.1
15.2
焊接式
1.8
1.7
2.0
3.8
5.1
6.1
10.2
14.2
