止回阀系列

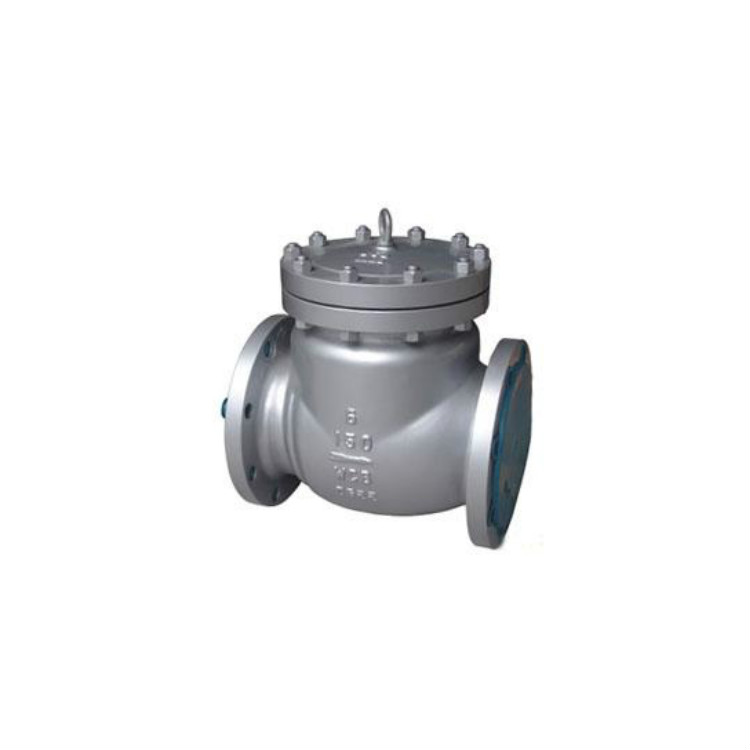

H44H/W美标止回阀
详细信息
：
美标止回阀概述：
美标止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。止回阀一般分为升降式止回阀、旋启式止回阀等几种类型。
美标止回阀结构特点：
美标升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中心线作升降运动，动作可靠，但流体阻力较大，适用于较小口径的场合。升降式止回阀可分为直通式和立式两种。直通式升降式止回阀一般只能安装在水平管路，而立式升降止回阀一般应安装在垂直管路。
美标旋启式结构特点：
美标旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管道路。
美标止回阀特点：
|
类型
|
设计与制造
|
结构长度
|
法兰尺寸
|
压力～温度
|
试验～检验
|
|
旋启式止回阀
升降式止回阀 |
ANSIB16.34
BS1868 |
ANS1B16.10
|
ANS1B16.5a
|
ANS1B16.34
|
AP1598
|
美标止回阀压力试验：
|
公称压力
|
强度试验
|
水密封试验
|
气密封试验
|
|||
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
|
150
|
3.1
|
450
|
2.2
|
315
|
0.5～0.7
|
60～100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
||
|
600
|
15.3
|
2225
|
11.2
|
1630
|
||
|
900
|
23.1
|
3350
|
16.8
|
2440
|
||
美标止回阀主要零件材料及性能：
|
壳体
|
ASTMA216WCB
|
ASTMA351Cf8
|
|||||||||
|
阀瓣及支架
|
WCB
|
CF8
|
CF8M
|
Monel
|
|||||||
|
销轴
|
F6a
|
F304
|
F316
|
Monel
|
F304
|
||||||
|
阀瓣表面
|
13Cr
|
13Cr
|
STL
|
304
|
STL
|
316
|
STL
|
Monel
|
304
|
304
|
STL
|
|
阀座表面
|
13Cr
|
STL
|
STL
|
304
|
STL
|
316
|
STL
|
Monel
|
304
|
STL
|
STL
|
|
壳体
|
ASTMA351CF3
|
ADTMA351CF8M
|
ASTMA351CF8
|
||||||||
|
阀瓣及支架
|
|||||||||||
|
销轴
|
F304L
|
F316L
|
F316
|
||||||||
|
阀瓣表面
|
304L
|
304L
|
STL
|
316
|
316
|
STL
|
316L
|
316L
|
STL
|
||
|
阀座表面
|
304L
|
STL
|
STL
|
316
|
STL
|
STL
|
316L
|
STL
|
STL
|
||
