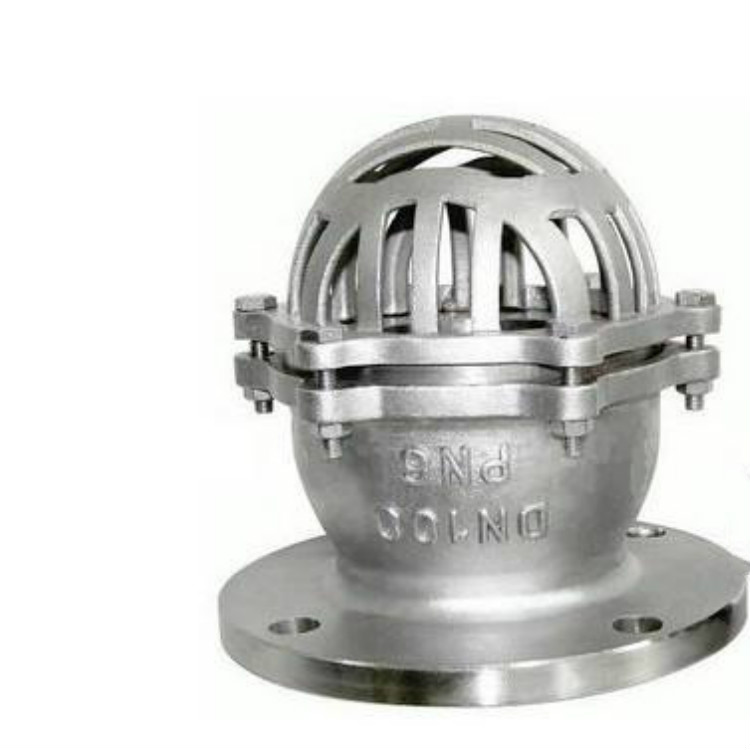

H42W法兰底阀
详细信息
：
不锈钢底阀是一种节约能源的阀门，一般安装在水泵水下吸管的底端。限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水品和加强筋，起到了不易堵塞，主要应用在抽水的管路上。水道和支承的作用.口径有单瓣、双瓣、多瓣型。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。
二、产品详情：
产品型号：H42W
产品口径：DN(mm)15-400
工作压力：1.0Mpa-42.0Mpa。
工作温度：-196℃-650℃。
连接方式：螺纹、法兰、焊接、卡套、卡箍。
驱动方式：手动、气动、电动。
H42W不锈钢底阀制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。H42W不锈钢底阀材质：铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。
H42W不锈钢底阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备等领域。
三、外形及连接尺寸(mm)：
|
型号 |
公称压力 |
尺寸（mm） |
重量kg |
|||||||
|
D |
D1 |
D2 |
b-f |
Z-фd |
D0 |
H0 |
h |
|||
|
H42W-2.5 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
132 |
17 |
135 |
3.6 |
|
65 |
160 |
130 |
110 |
16-3 |
4-14 |
167 |
25 |
175 |
6 |
|
|
80 |
165 |
150 |
125 |
18-3 |
4-18 |
196 |
32 |
190 |
8 |
|
|
100 |
205 |
170 |
145 |
18-3 |
4-18 |
243 |
40 |
225 |
13.5 |
|
|
125 |
235 |
200 |
175 |
20-3 |
8-18 |
274 |
43 |
270 |
18 |
|
|
150 |
260 |
225 |
200 |
20-3 |
8-18 |
311 |
58 |
303 |
23.5 |
|
|
200 |
315 |
280 |
255 |
22-2 |
8-18 |
402 |
65 |
380 |
45 |
|
|
250 |
370 |
335 |
310 |
24-3 |
12-18 |
458 |
84 |
500 |
75 |
|
|
300 |
435 |
395 |
362 |
24-4 |
12-23 |
515 |
90 |
540 |
110 |
|
|
350 |
485 |
445 |
412 |
26-4 |
12-23 |
600 |
130 |
600 |
164 |
|
|
400 |
535 |
495 |
462 |
28-4 |
16-23 |
650 |
160 |
710 |
200 |
|
