止回阀系列

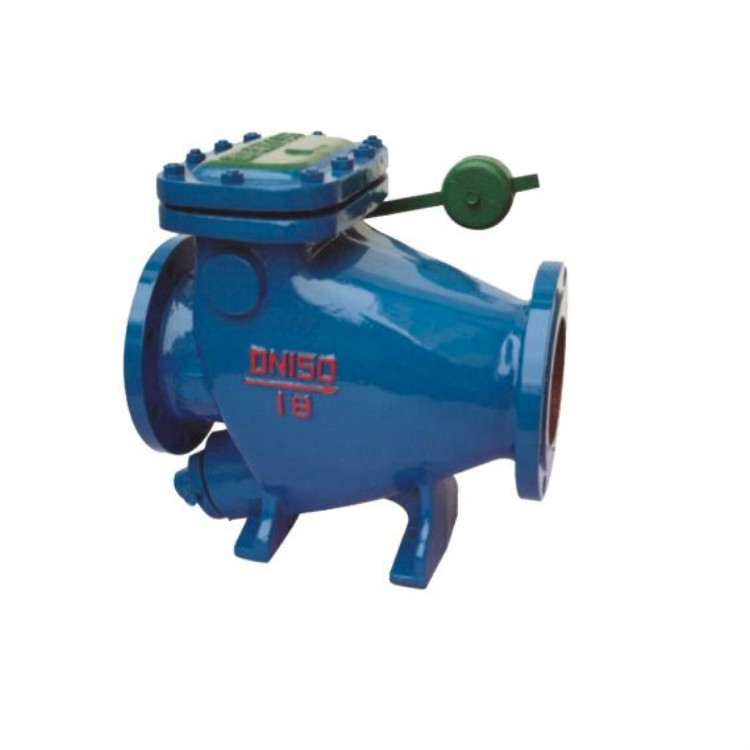

HH44X微阻缓闭止回阀
详细信息
：
HH44X微阻缓闭止回阀用于给排水管道，安装在是水泵出口处用来防止介质逆流和消除破环性水锤，并能有效地减少阀门关闭水锤压力，可保障官网安全运行，它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点.
微阻缓闭止回阀主要材质有
碳钢、低温钢、双相钢（F51/F53）、钛合金、铝青铜、因科镍尔（INCONEL625）、SS304、SS304L、SS316、SS316L；铬钼钢、蒙乃尔（400/500）、20#合金，哈氏合金等金属材料
微阻缓闭止回阀结构特点
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
HH44X型微阻缓闭止回阀结构图
.jpg)
主要性能与参数
|
公称压力
|
|
|
1.0MPa
|
1.6 MPa
|
2.5 MPa
|
4.0 MPa
|
|
强度试验压力
|
1.5 MPa
|
2.4 MPa
|
2.75 MPa
|
6.0 MPa
|
|
密封试验压力
|
1.1 MPa
|
1.76 MPa
|
2.75 MPa
|
4.4 MPa
|
|
工作压力
|
1.0 MPa
|
1.6 MPa
|
2.5 MPa
|
4.0 MPa
|
缓闭减低水锤性能
1.当水介质倒流时，阀瓣先速闭后缓闭，缓闭时间可在0`60秒内任意调节
2.当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍
3. 介质倒流时，可调节到水泵倒转速度不超过电机额定转速的1.3倍
主要技术尺寸
|
公称压力
|
|
(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
|
|
|
L
|
H
|
B
|
||
|
1.0
1.6
|
40
|
200
|
300
|
220
|
|
50
|
230
|
300
|
270
|
|
|
65
|
290
|
320
|
290
|
|
|
80
|
310
|
354
|
300
|
|
|
100
|
350
|
350
|
320
|
|
|
125
|
400
|
380
|
340
|
|
|
150
|
480
|
500
|
410
|
|
|
200
|
500
|
580
|
450
|
|
|
250
|
600
|
670
|
550
|
|
|
300
|
700
|
730
|
580
|
|
|
350
|
800
|
820
|
630
|
|
|
400
|
900
|
920
|
700
|
|
|
450
|
1000
|
950
|
800
|
|
|
500
|
1100
|
1100
|
900
|
|
|
600
|
1300
|
1200
|
990
|
|
|
700
|
1400
|
1550
|
1120
|
|
|
800
|
1500
|
1700
|
1300
|
|
|
900
|
1700
|
1800
|
1350
|
