止回阀系列

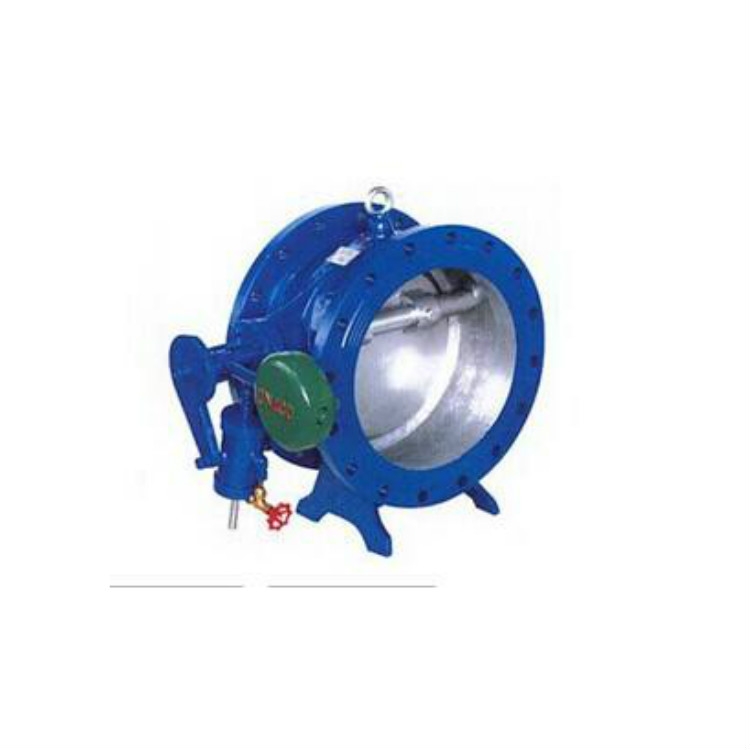

HH47X蝶式缓冲止回阀
详细信息
：
一、HH47X蝶式缓冲止回阀概述
我们公司生产的H47X\H47H\HH47X\HH47H\H47XF\HDH47X型碟式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处，防止官网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀门主要由阀体、阀瓣、缓冲装置和微量调节阀装成。该产品具有机构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的最佳产品。主要零件材质如下：
|
零件名称 |
材质 |
|
阀体 |
铸铁、铸钢、不锈钢 |
|
碟板 |
碳钢、不锈钢+丁腈橡胶 |
|
阀杆、活塞 |
不锈钢 |
三、HH47X蝶式缓冲止回阀主要技术参数
|
型号 |
公称压力 |
试验压力PSPN（MPa) |
工作压力 |
介质温度 |
适用介质 |
|
|
PN（MPa) |
壳体 |
密封 |
P（MPa) |
（℃） |
||
|
H47X、H47H、Hh47x、Hh47H、H47XfHDH47X |
1 |
1.5 |
1.1 |
1 |
0～80℃ |
水、油品 |
|
1.6 |
2.4 |
1.75 |
1.6 |
海水、污水 |
||
|
2.5 |
3.75 |
2.75 |
2.5 |
|
||
四、HH47X蝶式缓冲止回阀主要外形尺寸（法兰连接尺寸：PN10、16、25按JB/T78-94标准）
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
