电磁阀系列

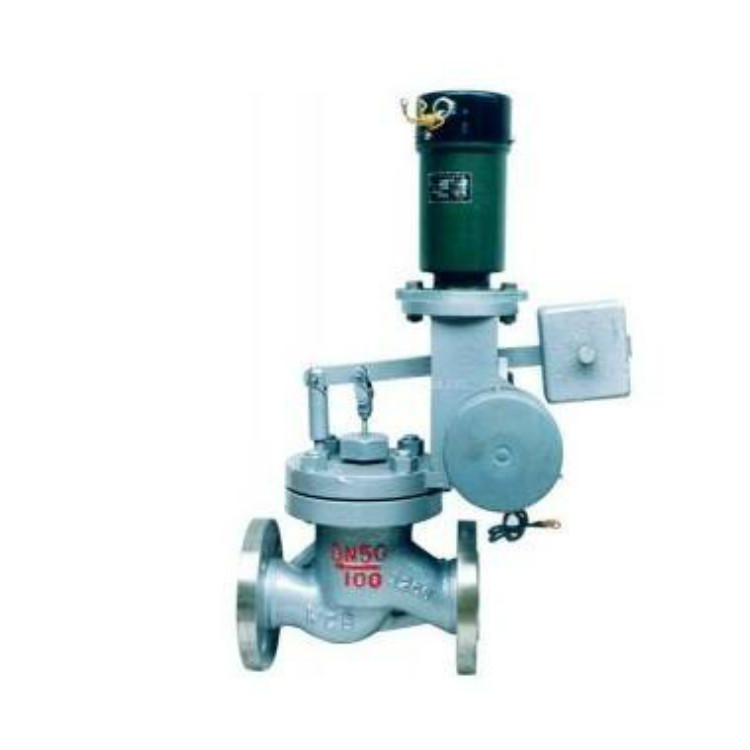

J041H快速启闭电磁阀
详细信息
：
J041H快速启闭电磁阀阀概述
此阀快速启闭由MQ1型牵引电磁铁，MFJI-4.5阀用交流电磁铁、杠杆、重锤、两个YBLX-K1/111型行程开关和挂钩等件组成。当MQ1型牵引电磁铁得电(即开阀)时，将杠杆抬起，杠杆抬到挂钩件缺口处，阀开到位，这时上行程开关处于压合状态。
当MFJI-4.5阀用交流电磁铁得电（即关阀）时，由电磁铁顶杆推动挂钩位移，使杠杆和挂钩缺口脱离，在重锤作用下，使阀门关闭，这时下行程开关处于闭合状态。
J041H快速启闭电磁阀零件材料
|
件号 |
1 |
2 |
3 |
4 |
5 |
6 |
|
零件名称 |
阀体 |
大阀瓣 |
小阀瓣 |
导向套 |
阀杆 |
阀盖 |
|
材料 |
WCB |
2Cr13 |
2Cr13 |
2Cr13 |
2Cr13 |
25 |
J041H快速启闭电磁阀外形与连接尺寸
|
型号 |
公称通径（mm） |
H |
L |
L1 |
D |
D1 |
D2 |
n |
d |
h |
重量（kg） |
|
J041H-100 |
20 |
550 |
435 |
200 |
125 |
51 |
90 |
4 |
18 |
16 |
51 |
|
32 |
580 |
435 |
230 |
150 |
66 |
110 |
4 |
23 |
16 |
67 |
|
|
50 |
604 |
435 |
300 |
195 |
88 |
145 |
4 |
25 |
16 |
67 |
|
|
80 |
759 |
435 |
380 |
230 |
121 |
180 |
8 |
25 |
23 |
150 |
|
|
100 |
759 |
435 |
430 |
265 |
150 |
210 |
8 |
30 |
23 |
160 |
|
|
J041H-40 |
50 |
600 |
435 |
230 |
160 |
88 |
125 |
4 |
18 |
16 |
59 |
快速启闭电磁阀的作用就是提高控制精度或者灵敏度的。比如plc发出信号启闭开关为每秒一次，而该启闭阀因自身原理从闭到开整个过程就需要1秒，那么就没法实现每秒又开又关一次。如果plc每5秒启闭开关一次，那么1秒开，2,3,4秒阀常开，5秒闭。在一些需要精密控制的回路中，就要提高阀启闭的动作时间，比如降低至0.1s。
快速启闭电磁阀：快速启闭 闸阀。启闭时间短又叫快速切断阀。MZ系列城市煤气快速启闭闸阀，适合介质为：高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气，及液化气、天然气、矿井瓦斯等洁净煤气。主要用于煤制气、冶金、焦化等行业的制气和城市煤气输配管网上。暗杆闸阀的传动螺纹位于体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降，因此，阀门的高度尺寸小。暗杆闸阀，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。
