电磁阀系列

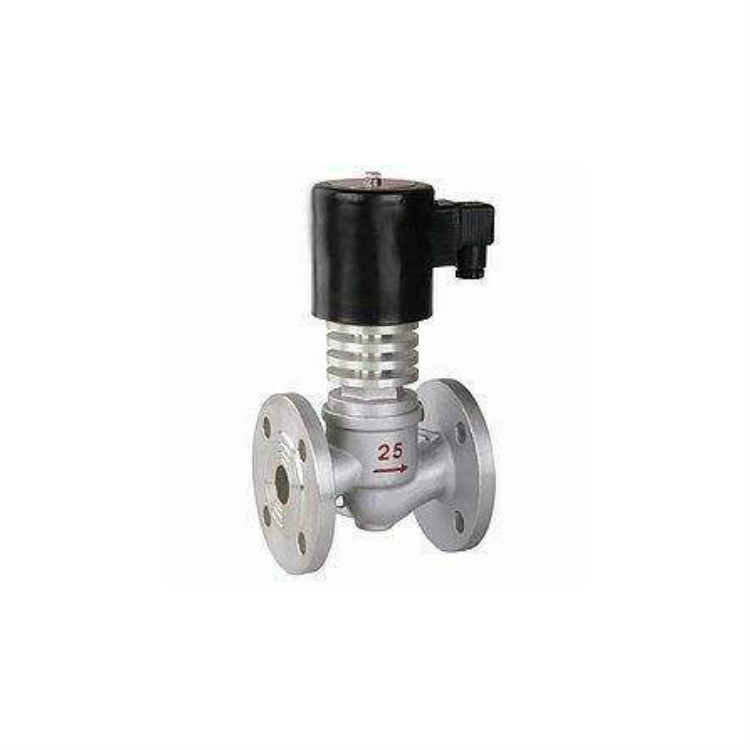

ZCG不锈钢高温电磁阀
详细信息
：
一、产品[高温电磁阀]的详细资料：
产品型号：ZCG
产品名称：高温电磁阀
产品特点：特殊材料 耐温性好 频繁动作 寿命超长 特种密封 防止泄漏 高温电磁阀价格,高温电磁阀厂家,高温电磁阀报价。
二、应用范围：
航天、船舶重工、石油化工、电力装备、生物制药、工业炉窑、酿酒、干燥设备、暖通空调、电镀涂装、食品工业、热电厂、橡塑机械等。
三、主要技术参数：
原理结构：分步直动活塞型、先导活塞型
流体温度：C7组：≤350℃
控制方式：常闭式、常开式
标准电压：AC220V、DC24V (其它可特制)
流体范围①：热水、蒸汽、导热油等高温介质
环境温度：-30--75℃
密封材料：PTFE、紫铜
电气连接：接线盒
防护等级：普通型IP54、防爆型IP56
防爆等级：dⅡBT4
四、上明牌不锈钢高温电磁阀规格参数及安装尺寸：
型号规格② 通径DN[mm] 工作压力
[bar] 阀体材质 内螺纹式尺寸［mm］ 法兰式尺寸［mm］
G L H L H D D1 n-d
ZCG15 15 B016级：0-16
B8级：0-8（常开）
B25级：1-25（特制） 不锈钢 1/2〃 90 198 90 200 Φ95 65 4-Φ12
ZCG 20 20 3/4〃 95 200 115 205 Φ105 75 4-Φ14
ZCG 25 25 1〃 110 210 125 210 Φ115 85 4-Φ14
ZCG 32 32 1 1/4〃 120 220 140 220 Φ135 100 4-Φ18
ZCG 40 40 1 1/2〃 140 230 165 230 Φ145 110 4-Φ18
ZCG 50 50 2〃 160 245 190 260 Φ160 125 4-Φ18
ZCGL65F 65 B16级：0.5-16
B25级：1-25（特制） 不锈钢
碳钢WCB - - - 250 310 Φ185 145 4-Φ18
ZCG 80F 80 - - - 270 325 Φ200 160 8-Φ18
ZCG100F 100 - - - 320 420 Φ220 180 8-Φ18
ZCG150F 150 - - - 400 490 Φ285 240 8-Φ18
注解：①流体若含有杂质，应在电磁阀前端管路上安装过滤阀（滤网≥60目），粘度≤20CST，且无凝固或结晶现象；
②型号后字母含义：法兰式加F（螺纹式略），常开式加－K，防爆型加－E，碳钢材质加－WCB（不锈钢略）；
