调节阀系列

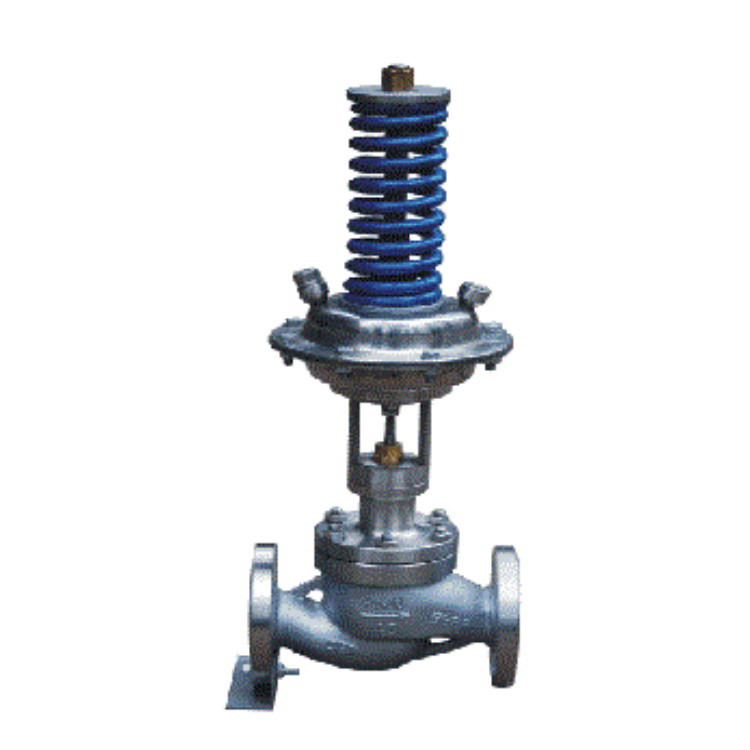

V230自力式压力调节阀
详细信息
：
自力式压力调节阀V230原理：
自力式压力调节阀V230-16C/P由阀体、阀芯部件、阀盖、顶盘、上、下膜盖、膜片、弹簧、调节螺母等零部件所组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品。自力式压力调节阀V230广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。自力式压力调节阀V230-25C/P可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。和ZZYP调节阀相比，控制弹簧由于离阀体较远，不易受介质温度而影响，以及更易于更换或调整弹簧的特点。产品有公称压力PN16、40，公称通径范围20～300mm，使用温度≤350℃。多种多样的品种可供选择。
自力式压力调节阀V230零件材料：
阀体：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜盖：A3、1Cr18Ni9Ti
填料：聚四氟乙烯、柔性石墨
膜片：丁腈橡胶、耐油橡胶、氟橡
自力式压力调节阀V230参数：
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量系数Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
|
额定行程L（mm）
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
|||||
|
公称压力PN（MPa）
|
1.6、4.0
|
|||||||||||||
|
压力调节范围（KPa）
|
15～50、40～80、60～100、80～140、120～180、160～220、200～260、
240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
|||||||||||||
|
固有流量特质
|
快开
|
|||||||||||||
|
调节精度（%）
|
±5
|
|||||||||||||
|
使用温度（℃）
|
≤350
|
|||||||||||||
|
允许泄漏量
|
硬密封(1/h)
|
单座：≤10-4×阀额定容量（Ⅳ级）、双座和套筒：≤5×10-3阀额定容量（Ⅱ级）
|
||||||||||||
|
软密封(m1/min)
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
6.75
|
11.10
|
16.0
|
||||
|
减压比
|
最大
|
10
|
||||||||||||
|
最小
|
1.25
|
|||||||||||||
安装方式说明
注:1.过滤器 2.自力式压力调节阀 3.取压管φ14×2 4.冷凝罐
自力式压力调节阀V230尺寸：
|
公称通径
DN |
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
法兰距 L
|
185
|
200
|
205
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
670
|
735
|
|
总高度 H
|
615
|
645
|
650
|
710
|
730
|
745
|
760
|
800
|
890
|
960
|
1050
|
|
|
|
H1
|
52.5
|
57.5
|
67.5
|
72.5
|
80
|
90
|
97.5
|
107.5
|
122.5
|
140
|
167.5
|
225
|
230
|
|
d
|
100
|
||||||||||||
|
h
|
280
|
||||||||||||
|
法兰标准
|
GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K
|
||||||||||||
