直通式调节阀,ZAZP调节阀,ZAZP电动调节阀

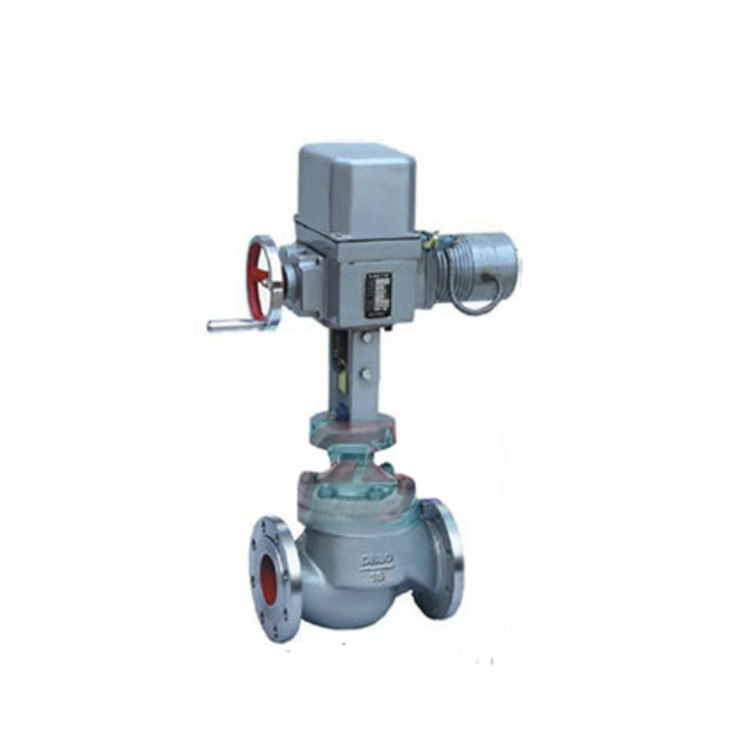

一、ZAZP直通式调节阀概述
该直通式调节阀是靠接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
ZAZP电动单座调节阀产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为0~10mA .DC或4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。
ZAZM电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用于一般场合,而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。
二、ZAZP直通式电动调节阀特点
1.阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
2.可调节范围大,固有可调比为50,流量特性有直线和等百分比。
3.电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。
4.调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
5.伺服放大器采用深度动态负反馈,可提高自动调节精度。
6.电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。
7.电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
8.波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
三、ZAZP直通调节阀阀体材质
阀体、阀盖:HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯:1Cr18Ni9Ti、司太莱合金堆焊 增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti
四、ZAZP直通调节阀型号意义
ZAZP-□□K(B)
Z:执行器大类, AZ:直行程Ⅲ型电执行机构, P:单座调节阀
-□□:压力级别: 如16:1.6MPa,40:4.0MPa,K(B):电开(关)式
ZAZPQ-□□K(B) Q:调节切断型(阀芯夹增强PTFE)
ZAZP-□□K(B)G G:高温型
ZAZP-□□K(B)W W:波纹管密封型
ZAZP-□□K(B)J J:夹套保温型
ZAZP-□□K(B)S S:散热型
ZAZP-□□K(B)WS WS:波纹管密封散热型
五、ZAZP直通调节阀技术参数
公称通径 DN ( mm )
(阀座直径 DN )
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
(10)
|
(12)
|
(15)
|
(20)
|
额定流量系数 Kv
|
直 线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
额定行程 (mm)
|
16
|
25
|
40
|
60
|
公称压力 PN(MPa)
|
1.0 1.6 4.0 6.4
|
固有流量特性
|
直线、等百分比
|
固有可调比
|
50
|
允 许
泄漏量
|
单 座
|
硬密封:Ⅳ级 软密封:Ⅵ级
|
套 筒
|
硬密封: II 级 软密封:Ⅵ级
|
工作温度 t ( o C)
|
-20~200 -40~250 -40~450 -60~450
|
信号范围( mA.DC )
|
0~10 4~20
|
作用方式
|
电关式 电开式
|
使用环境温度 ( o C)
|
电动调节阀: -20~70 o C 伺服放大器: 0~50 o C
|
使用环境湿度
|
电动调节阀:≤ 95% 伺服放大器:≤ 85%
|
电源电压
|
220V 50Hz 380V 50Hz 24AC/DC
|
*本产品性能指标贯彻GB/T4213-92。
六、ZAZP直通调节阀执行机构技术参数
公称通径 DN ( mm )
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
电动执行机构型 号
|
普通型
|
ZAZ-60
DKZ-310
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
电子型
|
JHZAZ1
|
JHZAZ2
|
JHZAZ3
|
JHZAZ3
|
电动执行机构推 力( N )
|
普通型
|
400
4000
|
400
4000
|
6400
|
6400
16000
|
电子型
|
2000
|
4000
|
6000
|
8000
|
全行程
时 间
( S )
|
普通型
|
12.5
|
20
|
32
|
48
|
电子型
|
30
|
30
|
48
|
60
|
消耗功率( W )
|
普通型
|
28
|
35
|
电子型
|
6
|
15
|
25
|
40
|
*表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。
七、ZAZP直通调节阀外型尺寸及重量
普通型 单位:mm
公称通径 DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
A
|
460
|
530
|
630
|
B
|
230
|
230
|
260
|
H 1
|
490
|
540
|
625
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
H 2
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
H 3
|
53
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
110
|
125
|
142.5
|
170
|
重量 (Kg)
|
PN 16 40
|
50
|
52
|
54
|
56
|
58
|
75
|
87
|
95
|
132
|
135
|
155
|
PN64
|
53
|
56
|
58
|
65
|
68
|
84
|
110
|
129
|
177
|
180
|
210
|
电子型 单位:mm
公称通径 DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
d
|
φ 155
|
φ 162
|
φ 170
|
H 4
|
290
|
325
|
380
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
H 5
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
H 6
|
53
|
58
|
70
|
75
|
82
|
92
|
100
|
110
|
125
|
142
|
170
|
重量 (Kg)
|
PN 16 40
|
10
|
12
|
15
|
17
|
18
|
34
|
46
|
54
|
76
|
79
|
100
|
PN64
|
13
|
16
|
19
|
26
|
27
|
43
|
69
|
85
|
120
|
125
|
150
|
八、ZAZP直通式电动调节阀订货须知
订货时请用户提供以下资料:
1·直通式调节阀名称、直通调节阀型号、直通调节阀用途
2·公称通径(mm)、公称压力(MPa)、工作温度及范围
3·直通调节阀阀前压力,阀后压力
4·介质名称及状态温度
5·单座调节阀供电电压(220V或380V,默认220V)
6·输入信号:4-20mA,还是1-5V(默认4-20mA)
7·单座调节阀阀体、阀内件材质要求
8·其它特殊要求(如耐蚀要求,防爆等级要求,泄漏等级限制要求,等等)
